Airflow Dag-Dependencies



Dag-Dependencies







Airflow에서 DAG(Directed Acyclic Graph)는 데이터 파이프라인을 정의하고 실행하는 핵심 요소입니다. DAG 간의 의존성을 관리하고, 다양한 실행 방식을 적용하는 것은 효율적인 데이터 파이프라인 운영에 필수적입니다. 본 글에서는 Airflow의 DAG 실행 방식과 Jinja Template 활용법, 그리고 다양한 트리거 및 센서에 대해 정리하겠습니다.

---

DAG 실행 방법

1) 주기적 실행 (Scheduled Execution)

• schedule을 설정하여 주기적으로 실행
• 예: schedule='0 0 * * *'  →  매일 00:00에 실행

2) 다른 DAG에 의해 트리거되는 방식

• Explicit Trigger (TriggerDagOperator)
  • DAG A가 명확하게 DAG B를 트리거하는 방식
  • TriggerDagOperator 사용
• Reactive Trigger (ExternalTaskSensor)
  • DAG B가 DAG A의 완료를 대기하는 방식
  • ExternalTaskSensor 사용

3) 실행 조건에 따른 분기 처리

• BranchPythonOperator: 특정 조건에 따라 다른 태스크 실행
• LatestOnlyOperator: 과거 데이터 Backfill 시 불필요한 태스크 실행 방지
• Trigger Rules: 앞단 태스크의 실패 여부에 따라 실행할지 결정

---

Jinja Template과 Airflow

1) Jinja Template이란?

• Python 기반의 템플릿 엔진
• HTML, SQL 등 다양한 파일에서 동적 변수를 활용 가능
• {{ 변수 }} 또는 {% 제어문 %} 형식으로 사용

2) Airflow에서의 Jinja Template 활용

• DAG 내 변수, 작업 이름, SQL 쿼리 등을 동적으로 정의 가능
• 대표적인 예시:
  • {{ ds }}: Execution Date (YYYY-MM-DD 형식)
  • {{ var.value.get('my_var', 'fallback') }}: Variable 값 불러오기
  • {{ dag }}, {{ task }}: 현재 DAG 및 Task 정보 출력

3) Jinja Template 예제 (BashOperator 활용)

from airflow import DAG
from airflow.operators.bash import BashOperator
from datetime import datetime

# DAG 정의
dag = DAG(
    "Learn_Jinja",
    schedule='0 0 * * *', # 매일실행
    start_date=datetime(2023, 6, 1),
    catchup=False
)

# BashOperator을 사용하여 템플릿 작업 정의
task1 = BashOperator(
    task_id='task1',
    bash_command='echo "{{ ds }}"', # 지금 실행한 execution_date
    dag=dag
)

# 동적 매개변수가 있는 다른 템플릿 작업 정의
task2 = BashOperator(
    task_id='task2',
    bash_command='echo "안녕하세요, {{params.name}}!"', #John출력
    params={'name': 'John'},	# 사용자 정의 가능한 매개변수
    dag=dag
)

task3 = BashOperator(
    task_id='task3',
    bash_command="""echo "{{ dag }}, {{ task }}, {{ var.value.get('csv_url) }}" """,
    ## dag명, task명, variable의 csv_url키에 해당하는 값을 가져옴
    dag=dag
)

task1 >> task2 >> task3

---

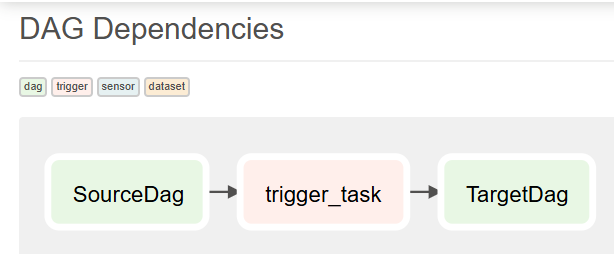

DAG 간 트리거 (TriggerDagRunOperator)

TriggerDagRunOperator 사용법

• conf={'path': 'value1'} → DAG B로 전달할 값 설정
• execution_date='{{ ds }}' → 실행 날짜 설정
• reset_dag_run=True → 기존 실행 이력이 있어도 다시 실행

from airflow import DAG
from airflow.operators.trigger_dagrun import TriggerDagRunOperator
from datetime import datetime

dag = DAG(
    dag_id="SourceDag",
    start_date=datetime(2023, 6, 19),
    schedule='@daily'
)

trigger_task = TriggerDagRunOperator(
    task_id='tirgger_task',
    trigger_dag_id='TargetDag',
    conf={'path':'value1'},
    execution_date='{{ds}}',
    reset_dag_run=True,
    dag=dag
)

## TargetDag.py
from airflow import DAG
from airflow.operators.bash import BashOperator
from datetime import datetime

dag = DAG(
    'TargetDag',
    schedule='@once',
    start_date=datetime(2023, 6, 1),
)

task1 = BashOperator(
    task_id='task1',
    bash_command="""echo '{{ds}}, {{dag_run.conf.get("path","none") }}' """,
    dag=dag
)

---

Sensor란 무엇인가?

Sensor는 특정 조건이 충족될 때까지 대기하는 Operator로, 외부 리소스의 가용성이나 특정 조건의 완료 여부를 확인하는 데 유용합니다. Airflow는 몇 가지 내장 Sensor를 제공합니다.

주요 Sensor 종류

• FileSensor: 지정된 위치에 파일이 생성될 때까지 대기
• HttpSensor: HTTP 요청을 수행하고 지정된 응답이 도착할 때까지 대기
• SqlSensor: SQL 데이터베이스에서 특정 조건을 만족할 때까지 대기
• ExternalTaskSensor: 다른 Airflow DAG의 특정 작업 완료를 대기

Sensor는 주기적으로 poke를 수행하며, 실행 모드는 mode 파라미터로 설정됩니다.

• poke (기본값): Worker를 하나 점유한 채 일정 간격으로 상태를 확인
• reschedule: Worker를 해제한 후 다시 잡아서 상태를 확인

---

ExternalTaskSensor

ExternalTaskSensor는 DAG B에서 DAG A의 특정 태스크 완료 여부를 체크하는 Sensor입니다.

사용 조건

1. 동일한 schedule_interval 사용: DAG A와 DAG B의 실행 주기가 같아야 실행 타이밍이 일치합니다.
2. Execution Date 일치 필요: 실행 날짜가 일치하지 않으면 태스크가 매칭되지 않음

다른 실행 주기인 경우 해결 방법

• execution_delta: 특정 시간 간격을 조정하여 execution date를 맞춤
• execution_date_fn: 더 정교한 조정이 필요할 경우 사용
• DAG 간 실행 빈도가 다르면 ExternalTaskSensor 사용 불가

from airflow.sensors.external_task import ExternalTaskSensor

waiting_for_end_of_dag_a = ExternalTaskSensor(
    task_id='waiting_for_end_of_dag_a',
    external_dag_id='DAG_이름',
    external_task_id='end',
    timeout=5*60,
    mode='reschedule'
)

---

BranchPythonOperator

• 실행 상황에 따라 다음에 실행할 태스크를 동적으로 결정하는 Operator
• 특정 조건에 따라 미리 정해둔 태스크 중 하나를 선택하여 실행
• Variable.get("mode", "dev") 값이 dev이면 trigger_b 태스크를 실행하지 않음
• 실행되지 않은 태스크는 skipped 상태로 Web UI에서 분홍색으로 표시됨

from airflow.operators.python import BranchPythonOperator
from airflow.models import Variable

def skip_or_cont_trigger():
    if Variable.get("mode", "dev") == "dev":
        return []
    else:
        return ['trigger_b']

branching = BranchPythonOperator(
    task_id='branching',
    python_callable=skip_or_cont_trigger,
)

---

LatestOnlyOperator



과거 데이터의 backfill 실행 시 특정 태스크가 실행되지 않도록 방지하는 역할 수행

동작 방식

• 현재 실행 시점이 execution_date보다 미래이고, 다음 execution_date보다는 과거이면 실행됨
• 그렇지 않으면 해당 태스크를 포함한 후속 태스크는 실행되지 않음

from airflow.operators.latest_only import LatestOnlyOperator
from airflow.operators.empty import EmptyOperator
from datetime import datetime, timedelta

with DAG(
    dag_id='latest_only_example',
    schedule=timedelta(hours=48),  # 48시간마다 실행
    start_date=datetime(2023, 6, 14),
    catchup=True
) as dag:

    t1 = EmptyOperator(task_id='task1')
    t2 = LatestOnlyOperator(task_id='latest_only')
    t3 = EmptyOperator(task_id='task3')
    t4 = EmptyOperator(task_id='task4')

    t1 >> t2 >> [t3, t4]

---

Trigger Rules란?

앞단 태스크들의 실행 결과에 따라 후속 태스크 실행 여부를 결정하는 기능

기본 동작 방식

• 기본적으로 앞단 태스크 중 하나라도 실패하면 후속 태스크는 실행되지 않음
• trigger_rule 파라미터를 설정하면 실행 조건을 변경 가능

주요 옵션

• all_success (기본값): 모든 앞단 태스크가 성공해야 실행됨
• all_failed: 모든 앞단 태스크가 실패해야 실행됨
• all_done: 앞단 태스크가 성공, 실패와 관계없이 모두 완료되면 실행됨
• one_failed: 앞단 중 하나라도 실패하면 실행됨
• one_success: 앞단 중 하나라도 성공하면 실행됨
• none_failed_min_one_success: 하나 이상 성공하고, 실패한 태스크가 없으면 실행됨

from airflow.utils.trigger_rule import TriggerRule
from airflow.operators.bash import BashOperator

with DAG("trigger_rules", default_args=default_args, schedule=timedelta(days=1)) as dag:
    t1 = BashOperator(task_id="print_date", bash_command="date")
    t2 = BashOperator(task_id="sleep", bash_command="sleep 5")
    t3 = BashOperator(task_id="exit", bash_command="exit 1")
    t4 = BashOperator(
        task_id="final_task",
        bash_command="echo DONE!",
        trigger_rule=TriggerRule.ALL_DONE
    )
    [t1, t2, t3] >> t4

---

Task Grouping

태스크 그룹핑의 필요성

Airflow에서 DAG의 태스크 수가 많아질 경우, 태스크를 논리적으로 그룹화하여 관리할 필요가 있습니다. Airflow 2.0 이전에는 SubDAG를 사용했지만, 현재는 Task Grouping이 대체하고 있습니다.

Task Grouping의 장점

• 비슷한 역할을 하는 태스크들을 그룹화하여 관리 가능
• DAG 내에서 그룹 간의 실행 순서를 쉽게 정의 가능
• TaskGroup을 사용하면 가독성이 좋아지고 유지보수 용이
• TaskGroup 내부에 또 다른 TaskGroup을 생성할 수도 있음 (Nesting 지원)

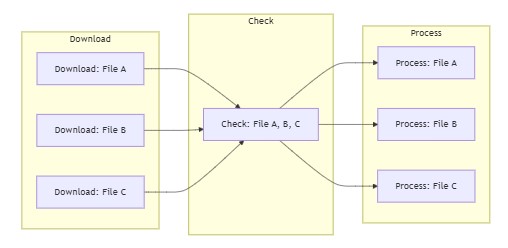

파일 처리 DAG

파일 다운로드, 파일 체크, 데이터 처리 등 다수의 태스크를 관리하는 DAG에서 Task Grouping을 활용하면 다음과 같은 방식으로 구현할 수 있습니다.

from airflow.utils.task_group import TaskGroup
from airflow.operators.empty import EmptyOperator
from airflow.operators.bash import BashOperator

start = EmptyOperator(task_id='start')

with TaskGroup("Download", tooltip="Tasks for downloading data") as section_1:
    task_1 = EmptyOperator(task_id="task_1")
    task_2 = BashOperator(task_id="task_2", bash_command="echo 1")
    task_3 = EmptyOperator(task_id="task_3")

    task_1 >> [task_2, task_3]

start >> section_1

---

Dynamic DAGs

Dynamic DAG는 템플릿과 YAML 파일을 기반으로 DAG을 동적으로 생성하는 방식입니다. 동일한 유형의 DAG을 여러 개 수동으로 만들 필요 없이, 템플릿을 사용하여 자동으로 생성할 수 있습니다.

Dynamic DAG의 필요성

• 비슷한 DAG을 반복적으로 개발하는 부담을 줄일 수 있음
• YAML 파일을 사용하여 DAG의 파라미터를 쉽게 변경 가능
• DAG을 확장할 때 관리가 쉬워짐

DAG의 개수를 늘리는 것과, 하나의 DAG에서 태스크 수를 늘리는 것 사이의 균형을 유지하는 것이 중요

Dynamic DAG 생성 흐름

1. YAML 파일(config_appl.yml, config_goog.yml) 작성
2. 템플릿 파일(templates.py) 작성
3. DAG 생성 스크립트(generator.py) 실행하여 DAG 자동 생성

Dynamic DAG 활용 시 주의할 점

1. DAG 수와 태스크 수 균형 유지
   • 너무 많은 DAG을 생성하는 것은 관리가 어려울 수 있음
   • 하나의 DAG에서 태스크가 과도하게 많아지는 것도 성능 문제를 일으킬 수 있음
2. YAML 파일 유지보수
   • YAML에서 설정을 변경하면 DAG 전체가 바뀌므로, 잘 관리해야 함
3. 템플릿 코드 재사용성 고려
   • 공통적인 DAG 패턴을 최대한 템플릿화하여 활용할 것

YAML 파일: DAG 설정 정의

# config_appl.yml
# config_goog.yml
dag_id: 'APPL'
schedule: '@daily'
catchup: False
symbol: 'APPL'

dag_id: 'GOOG'
schedule: '@daily'
catchup: False
symbol: 'GOOG'

템플릿 파일: DAG 생성 로직

from airflow import DAG
from airflow.decorators import task
from datetime import datetime

with DAG(
    dag_id="get_price_{{ dag_id }}",
    start_date=datetime(2023, 6, 15),
    schedule={{ schedule }},
    catchup={{ catchup or False }}
) as dag:

    @task
def process(symbol):
        return symbol

    @task
def store(symbol):
        return symbol

    store(process({{ symbol }}))

Generator 파일: YAML을 기반으로 DAG 코드 생성

from jinja2 import Environment, FileSystemLoader
import yaml
import os

file_dir = os.path.dirname(os.path.abspath(__file__))
env = Environment(loader=FileSystemLoader(file_dir))
template = env.get_template('templates.py')

for f in os.listdir(file_dir):
    if f.endswith(".yml"):
        with open(f"{file_dir}/{f}", "r") as cf:
            config = yaml.safe_load(cf)
            with open(f"dags/get_price_{config['dag_id']}.py", "w") as f:
                f.write(template.render(config))
